產品中心

魏德米勒接線端子

訂貨數據

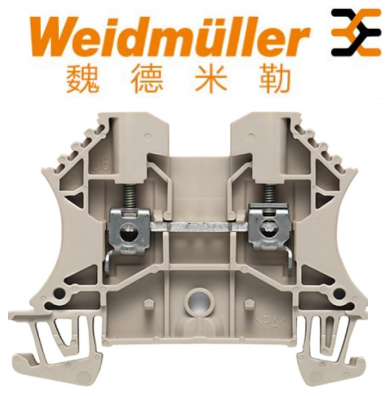

類型 WDU 2.5
訂貨號 1020000000
版本直通型接線端子, 螺釘聯接, 2.5 mm2, 800 V, 24 A, 深褐
GTIN (EAN) 4008190099633
最小包裝數 100 pc(s).
Availability Stock article

訂貨數據
類型	WDU 2.5
訂貨號	1020000000
版本	直通型接線端子, 螺釘聯接, 2.5 mm2, 800 V, 24 A, 深褐
GTIN (EAN)	4008190099633
最小包裝數	100?pc(s).
Availability	Stock article
?

尺寸及重量
寬度	5.1?mm
寬度 (英寸)	0.201?inch
高度	60?mm
高度 (英寸)	2.362?inch
深	46.5?mm
深度 (英寸)	1.831?inch
重量	7?g
凈重	7.51?g
?

溫度
最小持續工作溫度	-60?°C
最大持續工作溫度	130?°C
?

額定數據IECEx/ATEX
ATEX 證書號	DEMKO14ATEX1338U
IECEX 證書號	IECEXULD14.0005U
最大電壓（歐洲防爆標準ATEX）	690 V
電流 (ATEX)	24 A
導線最大壓接面積(ATEX)	2.5 mm2
最大電壓（國際電工委員會IECEX）	690 V
電流 (IECEX)	24 A
導線最大壓接面積 (IECEX)	2.5 mm2
工作溫度范圍	應用溫度范圍請參考EG檢驗合格證書/IECEx-一致性證書
EN 60079-7 標識	Ex eb II C Gb
Ex 2014/34/EU 標簽	II 2 G D
?

其它技術參數
安裝方式	直接卡在導軌上
開放端	右方
相同端子的數量	1?
防爆版	是
?

可壓接導線 (額定聯接)
DMS 電動螺絲刀的扭矩設置	1
剝線長度	10?mm
壓接范圍，最大	4?mm2
壓接范圍，最小	0.05?mm2
壓接螺釘	M 2.5
雙線管狀端頭最大導線橫截面	1.5?mm2
雙線管狀端頭最小導線橫截面	0.5?mm2
導線最大壓接面積 AWG	AWG 12
導線最小壓接面積 AWG	AWG 30
導線連接截面積，單股硬導線，最大	4?mm2
導線連接截面積，單股硬導線，最小	0.5?mm2
導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/1，最大	2.5?mm2
導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/1，最小	0.5?mm2
導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/4，最大	2.5?mm2
導線連接截面積，多股細導線，帶管狀端頭 DIN 46228/4，最小	0.5?mm2
接線截面積，多股線，最大	4?mm2
接線截面積，多股線，最小	1.5?mm2
最大壓接面積軟導線	4?mm2
最大擰緊力矩	0.8?Nm
最小壓接面積軟導線	0.5?mm2
最小擰緊力矩	0.4?Nm
測量規 按照 60 947-1 標準	A3
聯接點數量	2?
聯接類型	螺釘聯接
螺絲刀口尺寸	0.6 x 3.5 mm
連接方向	水平進線
?

材料參數
材料	Wemid
顏色	深褐
阻燃等級符合 UL 94	V-0
